ระบบทำความร้อน (รวมถึงการทำความร้อนแบบโยธา การทำความร้อนทางอุตสาหกรรม การทำความร้อนด้วยพลังงานใหม่ ฯลฯ) มีข้อกำหนดหลักสำหรับท่อ เช่น ความต้านทานต่ออุณหภูมิสูง ความต้านทานความล้าจากความร้อน การปิดผนึกที่เชื่อถือได้ ความสามารถในการปรับตัวต่อการขยายตัวและการหดตัวจากความร้อน และความเข้ากันได้ระดับปานกลาง ท่อโลหะแบบดั้งเดิม (เช่น ท่อเหล็กชุบสังกะสี) มีแนวโน้มที่จะแตกร้าวเนื่องจากความเครียดจากความร้อน ในขณะที่ท่อพลาสติกถูกจำกัดด้วยขีดจำกัดอุณหภูมิด้านบน อย่างไรก็ตาม เครื่องสูบลมสแตนเลสที่มีวัสดุและการออกแบบโครงสร้างที่เป็นเอกลักษณ์ สามารถแก้ปัญหาเหล่านี้ได้อย่างมีประสิทธิภาพและกลายเป็นโซลูชันท่อในอุดมคติสำหรับระบบทำความร้อน ต่อไปนี้จะอธิบายอย่างละเอียดเกี่ยวกับโซลูชันการใช้งานเฉพาะจากหลายมิติ​
การปรับเปลี่ยนข้อดีด้านประสิทธิภาพหลักในเชิงลึกให้สอดคล้องกับข้อกำหนดของระบบทำความร้อน
สภาพแวดล้อมการทำงานของระบบทำความร้อนมีลักษณะเฉพาะคือความผันผวนของอุณหภูมิอย่างมาก (-10°C ถึง 300°C) ตัวกลางที่หลากหลาย (น้ำร้อน ไอน้ำ น้ำมันนำความร้อน ฯลฯ) และการมีอยู่ของความเครียดและการสั่นสะเทือนจากความร้อน ประสิทธิภาพของตัวสูบลมที่ทำจากสเตนเลสสตีลสามารถตอบสนองความต้องการเหล่านี้ได้อย่างแม่นยำ:​
ทนต่ออุณหภูมิสูงและคงตัวทางความร้อนได้ดีเยี่ยม: สแตนเลส 304 สามารถทนต่อสภาพแวดล้อมที่มีอุณหภูมิปานกลางต่ำกว่า 200°C (เช่น การทำน้ำร้อนแบบพลเรือน), สแตนเลส 316 สามารถปรับให้เข้ากับสถานการณ์อุณหภูมิสูงที่ 200-400°C (เช่น ท่อส่งไอน้ำอุตสาหกรรม) และเกรดพิเศษ (เช่น 310S) สามารถทำงานได้อย่างเสถียรในระบบทำความร้อนด้วยไฟแบบเปิดที่สูงกว่า 600°C วัสดุจะไม่แก่หรือลดทอนความแข็งแรงเนื่องจากอุณหภูมิสูงในระยะยาว​
ความต้านทานความล้าจากความร้อนและความสามารถในการชดเชยการขยายตัว: โครงสร้างลูกฟูกรูปวงแหวนของเครื่องสูบลมทำให้มีความสามารถในการขยายแนวแกนที่ดี ในระหว่างวงจรการเริ่มต้นระบบทำความร้อน (อุณหภูมิที่เพิ่มขึ้น) และการปิดเครื่อง (อุณหภูมิลดลง) มันสามารถดูดซับการเปลี่ยนแปลงความยาวของท่อที่เกิดจากการขยายตัวและการหดตัวจากความร้อน (จำนวนการชดเชยสามารถเข้าถึง 5% -10% ของความยาวของตัวเอง) ลดการคลายส่วนต่อประสานหรือการแตกร้าวของท่อที่เกิดจากการเชื่อมต่อที่แข็ง เหมาะอย่างยิ่งสำหรับการเชื่อมต่อหม้อไอน้ำ เครื่องแลกเปลี่ยนความร้อน และอุปกรณ์อื่นๆ กับท่อหลัก​.​
ความเข้ากันได้ปานกลางและความต้านทานการกัดกร่อน: มีความทนทานต่อตัวกลางทำความร้อนทั่วไป เช่น น้ำร้อน ไอน้ำ และน้ำมันที่นำความร้อน สแตนเลส 304 สามารถต้านทานตะกรันแคลเซียมและแมกนีเซียมไอออนในการกัดกร่อนของน้ำและออกซิเจนได้ สแตนเลส 316 สามารถทนต่อการกัดกร่อนจากไอน้ำที่มีกำมะถันและตัวกลางนำความร้อนที่เป็นกรดอ่อน หลีกเลี่ยงการรั่วไหลปานกลางที่เกิดจากการกัดกร่อนและการเจาะผนังด้านในของท่อ​
ความน่าเชื่อถือในการซีลและความสามารถในการรับแรงกด: ด้วยหน้าแปลน เกลียว และโครงสร้างการเชื่อมต่ออื่นๆ ที่ทำด้วยเครื่องจักรอย่างแม่นยำ รวมกับปะเก็นซีลที่ทนต่ออุณหภูมิสูง (เช่น ปะเก็นกราไฟต์ ปะเก็นหุ้มโลหะ) ทำให้สามารถปิดผนึกโดยไม่มีการรั่วไหลภายใต้อุณหภูมิสูงในระยะยาวได้ แรงดันใช้งานอาจสูงถึง 1.6-10MPa ซึ่งตรงตามข้อกำหนดแรงดันของระบบทำความร้อนพลเรือนแรงดันต่ำ (ต่ำกว่า 0.6MPa) และระบบไอน้ำอุตสาหกรรมแรงดันสูง (สูงกว่า 4.0MPa)​
ประสิทธิภาพการนำความร้อนและการประหยัดพลังงาน: ค่าการนำความร้อนของสแตนเลส (ประมาณ 16-21 W/(m·K)) สูงกว่าค่าการนำความร้อนของท่อพลาสติก และโครงสร้างรูปวงแหวนของเครื่องเป่าลมสามารถเพิ่มพื้นที่สัมผัสระหว่างตัวกลางและท่อ ซึ่งช่วยเร่งการถ่ายเทความร้อน ในขณะเดียวกันผนังด้านนอกของท่อก็สามารถติดตั้งชั้นฉนวนได้อย่างสะดวกเพื่อลดการสูญเสียความร้อนและปรับปรุงประสิทธิภาพการประหยัดพลังงานของระบบ​
สถานการณ์การใช้งานทั่วไป​
เครื่องสูบลมที่ทำจากสเตนเลสสตีลสามารถแก้ปัญหาปัญหาในการใช้งานของท่อแบบเดิมในระบบทำความร้อนประเภทต่างๆ ได้โดยเฉพาะ:​
ระบบทำความร้อนแบบโยธาและน้ำร้อน
การเชื่อมต่อท่อแยกระหว่างหม้อน้ำและท่อหลัก: ด้วยการใช้ความยืดหยุ่นของตัวสูบลม ทำให้สามารถข้ามสิ่งกีดขวาง เช่น ผนังและเฟอร์นิเจอร์ ได้อย่างง่ายดาย ลดการใช้ข้อศอก และลดความต้านทานการไหลของน้ำ ในเวลาเดียวกัน จะดูดซับการขยายตัวและการหดตัวของท่อในระหว่างฤดูทำความร้อนและฤดูที่ไม่ทำความร้อน เพื่อหลีกเลี่ยงการรั่วไหลของส่วนต่อประสาน​.​

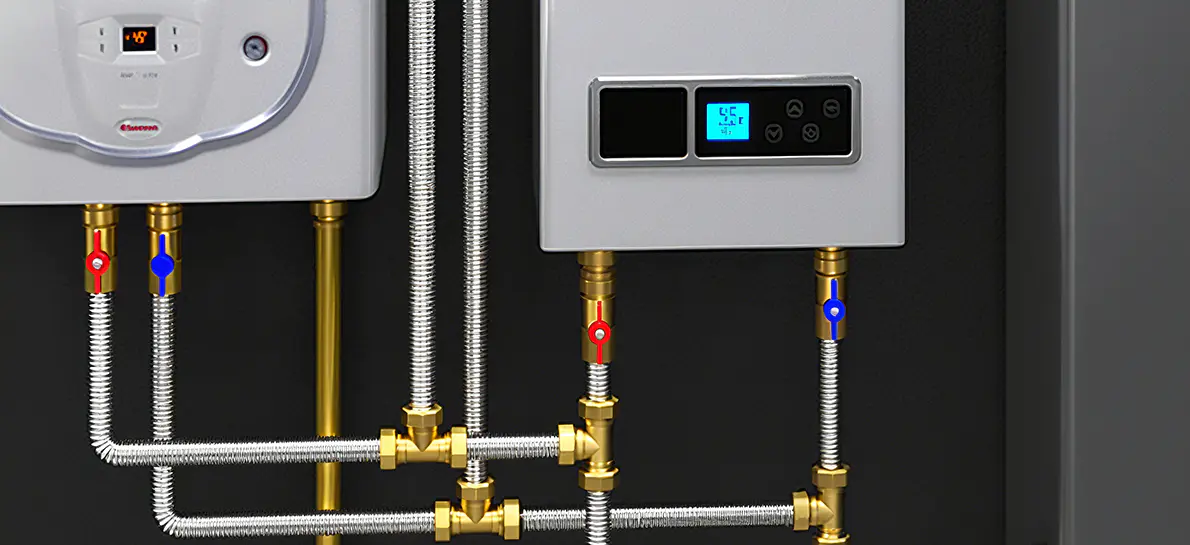

การเชื่อมต่อระหว่างหม้อต้มแบบแขวนผนังกับท่อส่งน้ำร้อน: สามารถทนต่ออุณหภูมิน้ำร้อน 80-95°C ในระหว่างการทำงานของหม้อต้มแบบแขวนผนัง ต้านทานความล้าจากความร้อนที่เกิดจากการสตาร์ทและปิดเครื่องบ่อยครั้ง และมีความทนทานมากกว่าท่อยาง (มีอายุง่าย) และท่อทองแดง (มีความแข็งแกร่ง) โดยมีอายุการใช้งานมากกว่า 15 ปี​
การเชื่อมต่อท่อร่วมในการทำความร้อนแบบกระจายพื้นด้วยอุณหภูมิต่ำ (การทำความร้อนใต้พื้นด้วยน้ำ): เครื่องสูบลมลำกล้องขนาดเล็ก (DN15-DN25) สามารถปรับให้เข้ากับโครงร่างท่อทำความร้อนใต้พื้นแบบหลายสาขา ลดความต้านทานการไหลของน้ำ และปรับปรุงความสม่ำเสมอในการกระจายความร้อน​
ระบบทำความร้อนอุตสาหกรรม
การเชื่อมต่อระหว่างหม้อไอน้ำและท่อส่งไอน้ำ: ที่ทางออกของหม้อไอน้ำที่ใช้ถ่านหิน/ก๊าซ เครื่องสูบลมสามารถดูดซับการขยายตัวทางความร้อนที่รุนแรงในระหว่างการสตาร์ทหม้อไอน้ำ ปกป้องวาล์วและส่วนต่อประสานของท่อ และหลีกเลี่ยงการรั่วไหลของไอน้ำ (อุณหภูมิของไอน้ำปกติคือ 150-300°C ความดัน 1.0-4.0MPa)​
ระบบทำความร้อนน้ำมันนำความร้อน: ใช้สำหรับเชื่อมต่อเตาน้ำมันนำความร้อนกับเครื่องปฏิกรณ์ เครื่องอบแห้ง และอุปกรณ์อื่นๆ สแตนเลส 316 สามารถทนต่อการกัดเซาะของน้ำมันนำความร้อนในระยะยาว (อุณหภูมิ 200-300°C) และความต้านทานการสั่นสะเทือน (เกิดจากการทำงานของปั๊ม) ช่วยป้องกันการคลายตัวของข้อต่อท่อ​
การเชื่อมต่อท่อของอุปกรณ์ทำความร้อนไฟฟ้า: เช่นท่อทางเข้าและทางออกของเครื่องปฏิกรณ์ทำความร้อนไฟฟ้า เครื่องเป่าลมสามารถปรับให้เข้ากับอุณหภูมิสูงในท้องถิ่นขององค์ประกอบความร้อนไฟฟ้า และไม่มีปัญหาการปล่อยกลิ่นจากท่อพลาสติก​
ระบบทำความร้อนพลังงานใหม่
ท่อหมุนเวียนของระบบรวบรวมความร้อนจากแสงอาทิตย์: สแตนเลส 304 เชื่อมต่อกับตัวสะสมพลังงานแสงอาทิตย์และถังเก็บน้ำร้อน โดยสามารถต้านทานอุณหภูมิสูง (70-100°C) ภายใต้แสงแดดโดยตรงและการกัดกร่อนจากฝนได้ และโครงสร้างที่ยืดหยุ่นยังปรับให้เข้ากับการเคลื่อนตัวของตัวสะสมเล็กน้อยเนื่องจากมุมการติดตั้ง​
ท่อหมุนเวียนน้ำของปั๊มความร้อนจากแหล่งอากาศ: ในช่วงความผันผวนของอุณหภูมิ -10°C ถึง 55°C เครื่องสูบลมสามารถชดเชยการขยายตัวและการหดตัวของท่อที่เกิดจากการเปลี่ยนแปลงอุณหภูมิของสิ่งแวดล้อม หลีกเลี่ยงการเปราะที่อุณหภูมิต่ำหรือการเสียรูปในอุณหภูมิสูงของท่อพลาสติก​
สถานการณ์การทำความร้อนแบบพิเศษ
ท่อฆ่าเชื้อด้วยไอน้ำในอุตสาหกรรมแปรรูปอาหาร: ผนังด้านในของตัวสูบลมสแตนเลสเรียบและทำความสะอาดง่าย ตรงตามมาตรฐานสุขอนามัยอาหาร (เช่น การรับรอง 3A) ทนทานต่อการฆ่าเชื้อด้วยไอน้ำอุณหภูมิสูง 121°C และไม่มีความเสี่ยงต่อมลภาวะจากสนิม​
การเชื่อมต่อท่อของอุปกรณ์ทำความร้อนในห้องปฏิบัติการ (เช่น อ่างน้ำมัน ถังอุณหภูมิคงที่): เครื่องสูบลมลำกล้องขนาดเล็ก (DN6-DN15) สามารถปรับให้เข้ากับอุปกรณ์ที่มีความแม่นยำได้อย่างแม่นยำ และความต้านทานการสั่นสะเทือนทำให้มั่นใจได้ว่าการส่งผ่านตัวกลางจะมีเสถียรภาพในระหว่างการทดลอง
จุดเลือกที่สำคัญและข้อกำหนดการติดตั้ง​
1. การคัดเลือกทางวิทยาศาสตร์
การจับคู่วัสดุ: เลือกสแตนเลส 304 สำหรับระบบอุณหภูมิปานกลาง (≤200℃) สแตนเลส 316 ถูกเลือกสำหรับระบบอุณหภูมิสูง (200-400 ℃) หรือสื่อที่มีฤทธิ์กัดกร่อน (เช่นไอน้ำที่มีกำมะถัน) เหล็กกล้าไร้สนิม 310S ถูกเลือกสำหรับระบบที่มีอุณหภูมิสูงเป็นพิเศษ (>400°C)​.
อัตราความสามารถและความดัน: เลือกคาลิเบอร์ DN10-DN300 ตามอัตราการไหลของตัวกลางทำความร้อน (DN15-DN50 มักใช้เพื่อวัตถุประสงค์ทางแพ่ง, DN50-DN200 สำหรับวัตถุประสงค์ทางอุตสาหกรรม) แรงดันใช้งานต้องเป็น ≥1.25 เท่าของแรงดันการออกแบบระบบ (เช่น หากแรงดันการออกแบบของระบบไอน้ำคือ 1.6MPa ให้เลือกเครื่องสูบลมที่มีอัตรา ≥2.0MPa)​
วิธีการเชื่อมต่อ: การเชื่อมต่อแบบเกลียว (ด้วยเทปวัตถุดิบทนอุณหภูมิสูง) มักใช้ในระบบโยธา การเชื่อมต่อหน้าแปลน (พร้อมปะเก็นแผลโลหะ) ส่วนใหญ่จะใช้ในระบบอุตสาหกรรม ข้อต่อแบบปลอกโลหะสามารถเลือกได้สำหรับการเชื่อมต่ออุปกรณ์ที่มีความแม่นยำ (เพื่อให้มั่นใจในการทำความสะอาดโดยไม่มีมุมตาย)​
จำนวนการชดเชยการขยายตัว: คำนวณปริมาณการขยายตัวเนื่องจากความร้อนตามความยาวของท่อและความแตกต่างของอุณหภูมิ (สูตร: ΔL=α×L×ΔT โดยที่ α คือค่าสัมประสิทธิ์การขยายตัวเชิงเส้นของเหล็กสเตนเลส) ตรวจสอบให้แน่ใจว่าปริมาณการชดเชยของเบลโลว์คือ ≥ ค่าที่คำนวณได้ เพื่อหลีกเลี่ยงการยืดหรือการบีบอัดมากเกินไป​
2. ข้อมูลจำเพาะการติดตั้ง
การปรับสภาพและการทำความสะอาด: ก่อนการติดตั้ง ให้ขจัดตะกรันออกไซด์และคราบน้ำมันในท่อออก ต้องล้างไขมันในระบบที่มีอุณหภูมิสูง (เช่น การทำความสะอาดด้วยไตรคลอโรเอทิลีน) เมื่อเชื่อมต่อกับอุปกรณ์ด้านอาหารและยา ต้องเลือกเครื่องสูบลมที่มีผนังด้านในขัดเงาด้วยไฟฟ้า เพื่อหลีกเลี่ยงการเจริญเติบโตของจุลินทรีย์​
การดัดและการยึด: รัศมีการดัดคือ ≥ รัศมีที่ระบุโดยผลิตภัณฑ์ (ปกติ 6-10 เท่าของเส้นผ่านศูนย์กลางท่อ) ห้ามมิให้ใช้แรงมากเกินไปในระหว่างการดัดแบบเย็นเพื่อทำให้เกิดการเสียรูปของลอน ตัวรองรับการเลื่อนจะถูกตั้งค่าทุกๆ 2-3 เมตรในส่วนตรง (เพื่อให้เกิดการขยายตัวตามแนวแกน) และตัวรองรับแบบตายตัวจะถูกตั้งค่าไว้ที่ปลายทั้งสองด้านของส่วนชดเชยเพื่อจำกัดการเคลื่อนที่ด้านข้าง​
การซีลและฉนวน: เมื่อใช้การเชื่อมต่อหน้าแปลน ให้ขันโบลต์ให้เท่ากัน (ทีละขั้นตอนในแนวทแยงมุม) เพื่อหลีกเลี่ยงความล้มเหลวของซีลที่เกิดจากโหลดเยื้องศูนย์ ท่อที่มีอุณหภูมิสูงจะต้องพันด้วยชั้นฉนวน (เช่น ร็อควูล อลูมิเนียมซิลิเกต) ด้านนอกเครื่องสูบลม แต่ต้องสงวนพื้นที่ในการขยายเพื่อป้องกันไม่ให้ชั้นฉนวนขัดขวางการชดเชยของเครื่องสูบลม​
การทดลองใช้งานและการทดสอบ: หลังการติดตั้ง ให้ทำการทดสอบแรงดันน้ำ (แรงดันทดสอบคือ 1.5 เท่าของแรงดันใช้งาน และแรงดันจะคงอยู่เป็นเวลา 30 นาทีโดยไม่มีการรั่วไหล) ระบบที่มีอุณหภูมิสูงจำเป็นต้องดำเนินการทดสอบการใช้งานขณะร้อนเพื่อตรวจสอบว่าเครื่องสูบลมขยายและหดตัวได้อย่างราบรื่น และมีการรั่วไหลที่อินเทอร์เฟซหรือไม่​
ประโยชน์ของการสมัคร
ยืดอายุการใช้งานของระบบ: ความต้านทานความล้าจากความร้อนของที่สูบลมสแตนเลสสามารถขยายวงจรการทำงานของระบบทำความร้อนได้อย่างไร้ปัญหาเป็นเวลานานกว่า 10 ปี ซึ่งมากกว่าท่อเหล็กชุบสังกะสี (5-8 ปี) และท่อพลาสติก (3-5 ปี) อย่างมาก ซึ่งช่วยลดค่าใช้จ่ายในการเปลี่ยนใหม่​
ลดต้นทุนการบำรุงรักษา: ความต้านทานการกัดกร่อนและความต้านทานต่ออุณหภูมิสูงช่วยลดการบำรุงรักษาการปิดระบบที่เกิดจากการกัดกร่อนและการแตกของท่อ และค่าบำรุงรักษาประจำปีสามารถลดลงได้ 40%-60% โดยเฉพาะอย่างยิ่งในระบบทำความร้อนทางอุตสาหกรรม สามารถหลีกเลี่ยงการสูญเสียการผลิตที่เกิดจากการรั่วไหลของสื่อได้​.
ปรับปรุงความปลอดภัยในการปฏิบัติงาน: การออกแบบการปิดผนึกที่ไม่มีการรั่วไหลและการป้องกันความเครียดจากความร้อนช่วยลดความเสี่ยงของน้ำร้อนลวกและเพลิงไหม้ที่เกิดจากการรั่วไหลของตัวกลางที่มีอุณหภูมิสูง (เช่น ไอน้ำและน้ำมันนำความร้อน) และสามารถลดการสูญเสียทรัพย์สินที่เกิดจากการรั่วไหลของน้ำในครัวเรือนในระบบทำความร้อนแบบโยธา
เพิ่มความสามารถในการปรับตัวของระบบ: ความสามารถในการชดเชยที่ยืดหยุ่นทำให้การติดตั้งท่อไม่ถูกจำกัดด้วยโครงสร้างอาคาร (เช่น ผนังและพื้น) เหมาะอย่างยิ่งสำหรับการเปลี่ยนแปลงระบบทำความร้อนในอาคารเก่า ลดการขุดผนังและความเสียหายทางโครงสร้าง​
สรุป
ด้วยข้อดีสองประการของวัสดุและโครงสร้าง สูบลมสแตนเลสให้ประสิทธิภาพที่ครอบคลุมของ "ความต้านทานต่ออุณหภูมิสูง ป้องกันการขยายตัว การปิดผนึกที่มั่นคง และอายุการใช้งานที่ยาวนาน" ในระบบทำความร้อน ไม่ว่าจะเป็นข้อกำหนดด้านความสะดวกสบายของระบบทำความร้อนสาธารณะหรือสภาพการทำงานที่รุนแรงของเครื่องทำความร้อนในอุตสาหกรรม พวกเขาสามารถจัดหาโซลูชันท่อที่เชื่อถือได้ โดยวางรากฐานที่มั่นคงสำหรับการทำงานของระบบทำความร้อนที่มีประสิทธิภาพและปลอดภัย
