ในระบบส่งก๊าซ ความปลอดภัย ประสิทธิภาพการปิดผนึก และความเสถียรของท่อมีความสัมพันธ์โดยตรงกับการทำงานปกติของระบบและความปลอดภัยของบุคลากร ไม่ว่าจะเป็นก๊าซอุตสาหกรรม (เช่น ออกซิเจน ไนโตรเจน ไฮโดรเจน) ก๊าซเชื้อเพลิง (ก๊าซธรรมชาติ ก๊าซปิโตรเลียมเหลว) หรือก๊าซพิเศษ (เช่น ก๊าซที่มีฤทธิ์กัดกร่อน ก๊าซที่มีความบริสุทธิ์สูง) ข้อกำหนดสำหรับท่อส่งมีความเข้มงวดอย่างยิ่ง เครื่องสูบลมทำจากสแตนเลสซึ่งมีข้อดีด้านวัสดุและโครงสร้างที่เป็นเอกลักษณ์ สามารถแก้ไขปัญหาต่างๆ เช่น การรั่วไหล การกัดกร่อน และการสั่นสะเทือนที่ท่อส่งก๊าซแบบดั้งเดิมต้องเผชิญได้อย่างมีประสิทธิภาพ ทำให้เป็นตัวเลือกที่เหมาะสมที่สุดสำหรับระบบแก๊ส ต่อไปนี้จะอธิบายอย่างละเอียดเกี่ยวกับโซลูชันเฉพาะจากหลายมิติ​
การจับคู่ข้อดีด้านประสิทธิภาพหลักกับข้อกำหนดของระบบแก๊สอย่างแม่นยำ
ข้อกำหนดหลักของระบบก๊าซสำหรับท่อคือการปิดผนึกอย่างสมบูรณ์ ความต้านทานต่อการกัดกร่อนของก๊าซ ความต้านทานต่อการสั่นสะเทือนและการกระแทก ความสามารถในการปรับตัวต่อความผันผวนของแรงดัน และการควบคุมความสะอาด คุณลักษณะของเหล็กกล้าไร้สนิมด้านล่างสามารถตอบสนองความต้องการเหล่านี้ได้อย่างสมบูรณ์แบบ:​
ประสิทธิภาพการซีลขั้นสุดยอด: การใช้วัสดุสแตนเลส 304, 316 และวัสดุสแตนเลสอื่นๆ ที่ขึ้นรูปรวมกัน เครื่องสูบลมและปลายเชื่อมต่อ (เช่น เกลียว หน้าแปลน) บรรลุความร่วมมือที่เข้มงวดผ่านการตัดเฉือนที่มีความแม่นยำ ซึ่งสามารถบรรลุการปิดผนึกแข็งระหว่างโลหะกับโลหะ หรือจับคู่กับซีลพิเศษ (เช่น ปะเก็นทองแดง ปะเก็น PTFE) เพื่อให้แน่ใจว่ามีการรั่วไหลของก๊าซเป็นศูนย์ สำหรับระบบแก๊สแรงดันสูง (ที่มีแรงดันใช้งานสูงถึง 10MPa หรือมากกว่า) ความเชื่อถือได้ของการซีลนั้นเหนือกว่าท่อยางหรือท่อโลหะทั่วไป และสามารถควบคุมอัตราการรั่วไหลได้ต่ำกว่า 1×10¹⁰ Pa·m³/s​
ความต้านทานการกัดกร่อนของแก๊สที่ดีเยี่ยม: สแตนเลส 304 สามารถทนต่อการกัดกร่อนในระยะยาวโดยก๊าซแห้ง (เช่นออกซิเจน ไนโตรเจน) และก๊าซเชื้อเพลิงที่ไม่กัดกร่อน เหล็กกล้าไร้สนิม 316 เนื่องจากมีปริมาณโมลิบดีนัมอยู่จึงสามารถต้านทานการกัดกร่อนโดยก๊าซเชื้อเพลิงที่ประกอบด้วยกำมะถัน ก๊าซคลอรีน ไฮโดรเจนฟลูออไรด์ และก๊าซที่มีฤทธิ์กัดกร่อนอื่นๆ หลีกเลี่ยงการก่อตัวของรูหรือการไหลของสิ่งเจือปนบนผนังด้านในของท่อที่เกิดจากการกัดเซาะ จึงรับประกันความบริสุทธิ์ของการส่งผ่านก๊าซ​
ความต้านทานต่อการสั่นสะเทือนและความผันผวนของแรงดัน: โครงสร้างลูกฟูกรูปวงแหวนของเครื่องสูบลมมีความยืดหยุ่นที่ดี ซึ่งสามารถดูดซับแรงสั่นสะเทือนและพัลส์แรงดันที่เกิดจากการทำงานของคอมเพรสเซอร์และการเปิด/ปิดวาล์วในระบบแก๊ส ลดความเข้มข้นของความเครียดที่ส่วนต่อประสานของท่อ และลดความเสี่ยงของการรั่วไหลหลวมที่เกิดจากการเชื่อมต่อที่เข้มงวด เหมาะอย่างยิ่งสำหรับการเชื่อมต่อชิ้นส่วนระหว่างเครื่องอัดแก๊ส ถังเก็บ และท่อต่างๆ​.​
ความสามารถในการปรับตัวด้านความสะอาด: หลังจากการขัดด้วยไฟฟ้าของผนังด้านใน ความหยาบของพื้นผิว Ra อาจต่ำถึง 0.8μm หรือน้อยกว่า ซึ่งไม่ใช่เรื่องง่ายที่จะดูดซับสิ่งสกปรกหรือความชื้นในก๊าซ และไม่มีอนุภาคหลุดออก เป็นไปตามข้อกำหนดการส่งก๊าซที่มีความบริสุทธิ์สูง (เช่น ไนโตรเจนที่มีความบริสุทธิ์สูงเป็นพิเศษที่ใช้ในอุตสาหกรรมอิเล็กทรอนิกส์ ก๊าซพิเศษที่ใช้ในการผลิตเซมิคอนดักเตอร์) และหลีกเลี่ยงมลภาวะของก๊าซที่ส่งผลต่อคุณภาพการผลิต​
การปรับอุณหภูมิและความดันได้กว้าง: สามารถทำงานได้อย่างเสถียรในช่วงอุณหภูมิ -200°C ถึง 450°C ปรับให้เข้ากับการส่งผ่านไอของก๊าซเหลวที่อุณหภูมิต่ำ (เช่น ไนโตรเจนเหลว ออกซิเจนเหลว) และระบบก๊าซอุณหภูมิสูง แรงดันใช้งานครอบคลุมตั้งแต่สุญญากาศจนถึง 30MPa ซึ่งไม่เพียงตอบสนองความต้องการของท่อส่งก๊าซเชื้อเพลิงแรงดันต่ำ (ต่ำกว่า 0.1MPa) เท่านั้น แต่ยังใช้ในระบบส่งก๊าซอุตสาหกรรมแรงดันสูงอีกด้วย​
สถานการณ์การใช้งานทั่วไป​
เบลลว์สแตนเลสสามารถแก้ปัญหาการส่งผ่านในระบบแก๊สประเภทต่างๆ ได้โดยเฉพาะ:​
ระบบส่งก๊าซอุตสาหกรรม
ใช้สำหรับการเชื่อมต่อท่อส่งก๊าซเฉื่อย เช่น ออกซิเจน ไนโตรเจน และอาร์กอน โดยเฉพาะในโรงเชื่อมและสาขาแปรรูปโลหะ ความต้านทานการสั่นสะเทือนของเครื่องสูบลมสามารถลดความเสี่ยงการรั่วไหลที่จุดเชื่อมต่อระหว่างถังออกซิเจนและท่อได้​.
ในระบบส่งผ่านไฮโดรเจน วัสดุสแตนเลส 316 สามารถหลีกเลี่ยงการเกิดการเปราะของไฮโดรเจนได้ และด้วยโครงสร้างการปิดผนึกแบบพิเศษ จึงสามารถป้องกันอันตรายจากการระเบิดที่เกิดจากการรั่วไหลของไฮโดรเจนได้​
สำหรับการส่งก๊าซอุตสาหกรรมที่มีฤทธิ์กัดกร่อน (เช่น ก๊าซคลอรีน ซัลเฟอร์ไดออกไซด์) เครื่องสูบลมสแตนเลส 316L ได้รับการคัดเลือกเพื่อต้านทานการกัดกร่อนของท่อส่งก๊าซจากก๊าซ และรับประกันการทำงานที่ปลอดภัยในระยะยาวของระบบ
ระบบจ่ายแก๊ส

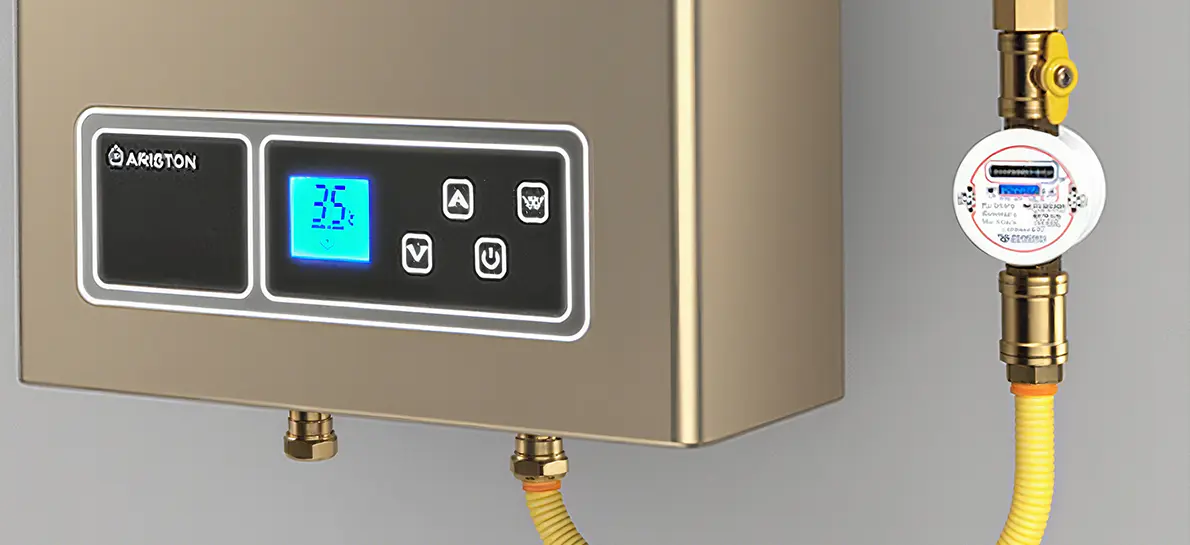

สำหรับการเชื่อมต่อท่อส่งก๊าซธรรมชาติในเมืองและก๊าซปิโตรเลียมเหลวในอาคารและนอกอาคาร มีการใช้เครื่องสูบลมระหว่างมาตรวัดก๊าซ วาล์ว และท่อหลัก การชดเชยที่ยืดหยุ่นสามารถลดการรั่วไหลของอินเทอร์เฟซที่เกิดจากการเคลื่อนตัวของท่อเนื่องจากการทรุดตัวของอาคารหรือการเปลี่ยนแปลงอุณหภูมิ​
สำหรับท่อแยกก๊าซในห้องครัวเชิงพาณิชย์และเตาเผาอุตสาหกรรม ความต้านทานต่ออุณหภูมิของที่สูบลมสามารถปรับให้เข้ากับสภาพแวดล้อมที่มีอุณหภูมิสูงใกล้เตาได้ และประสิทธิภาพในการต่อต้านริ้วรอยจะช่วยหลีกเลี่ยงการแตกร้าวและการรั่วไหลของท่อยางเนื่องจากการใช้งานในระยะยาว​
ก๊าซพิเศษและระบบก๊าซที่มีความบริสุทธิ์สูง​
สำหรับการส่งก๊าซที่มีความบริสุทธิ์สูง (เช่น แอมโมเนียและไซเลนที่มีความบริสุทธิ์สูงพิเศษ) ในอุตสาหกรรมเซมิคอนดักเตอร์และเซลล์แสงอาทิตย์ เครื่องสูบลมที่มีผนังด้านในขัดเงาด้วยไฟฟ้าสามารถลดมลพิษจากการสัมผัสระหว่างก๊าซและท่อส่ง ทำให้มั่นใจได้ถึงความบริสุทธิ์ของก๊าซ (ถึง 99.9999% หรือมากกว่า)​
สำหรับท่อส่งก๊าซในห้องปฏิบัติการ (เช่น ก๊าซตัวพาสำหรับโครมาโตกราฟีของก๊าซ ก๊าซพิเศษสำหรับการวิเคราะห์สเปกตรัม) การดูดซับที่ต่ำของเครื่องสูบลมทำให้มั่นใจในความเสถียรของส่วนประกอบก๊าซ และปรับปรุงความแม่นยำของข้อมูลการทดลอง​
การเชื่อมต่ออุปกรณ์จัดเก็บและแปรรูปแก๊ส
สำหรับการเชื่อมต่อระหว่างถังเก็บก๊าซ กระบอกสูบ และเครื่องสร้างไอ วาล์วลดแรงดัน เครื่องสูบลมสามารถดูดซับแรงสั่นสะเทือนระหว่างการทำงานของอุปกรณ์ และปกป้องประสิทธิภาพการปิดผนึกของส่วนต่อประสานวาล์ว​
สำหรับการเชื่อมต่อระหว่างท่อระบายของเหลวของถังเก็บก๊าซอุณหภูมิต่ำ (เช่น ไนโตรเจนเหลว อาร์กอนเหลว) และเครื่องสร้างไอ เครื่องสูบลมสามารถปรับให้เข้ากับการเปลี่ยนแปลงอุณหภูมิจากอุณหภูมิต่ำไปเป็นอุณหภูมิปกติ เพื่อหลีกเลี่ยงรอยแตกในท่อเนื่องจากการขยายตัวและการหดตัวเนื่องจากความร้อน
จุดเลือกที่สำคัญและข้อกำหนดการติดตั้ง​
1. การคัดเลือกทางวิทยาศาสตร์
การเลือกวัสดุ: กำหนดวัสดุตามคุณสมบัติของก๊าซ - สแตนเลส 304 ถูกเลือกสำหรับก๊าซเฉื่อยและก๊าซเชื้อเพลิง สแตนเลส 316/316L ถูกเลือกสำหรับก๊าซที่มีฤทธิ์กัดกร่อนและก๊าซเชื้อเพลิงในสภาพแวดล้อมน้ำทะเล สเตนเลสคาร์บอนต่ำ (เช่น 316L) ที่มีผนังด้านในขัดเงาด้วยไฟฟ้าเป็นสิ่งจำเป็นสำหรับระบบแก๊สที่มีความบริสุทธิ์สูง​
อัตราความสามารถและความดัน: เลือกคาลิเปอร์ DN6-DN200 ตามการไหลของแก๊ส แรงดันใช้งานจะต้องตรงกับแรงดันการออกแบบระบบ (เช่น ปกติจะเลือกพิกัด 1.6MPa สำหรับระบบแก๊ส และเลือกพิกัด 6.4MPa หรือสูงกว่าสำหรับก๊าซแรงดันสูงทางอุตสาหกรรม)​
วิธีการเชื่อมต่อ: การเชื่อมต่อแบบเกลียว (พร้อมน้ำยาซีลเฉพาะแก๊ส) มักใช้ในระบบแก๊ส การเชื่อมต่อหน้าแปลน (พร้อมซีลโอริง) ส่วนใหญ่ใช้ในระบบแก๊สอุตสาหกรรม ข้อต่อซีลใบหน้า VCR ได้รับการคัดเลือกสำหรับระบบก๊าซที่มีความบริสุทธิ์สูง เพื่อให้แน่ใจว่าไม่มีการรั่วไหลและความสะอาด.​
ความยาวและจำนวนเงินชดเชย: กำหนดความยาวตามข้อกำหนดการเคลื่อนที่ของท่อ และสำรองค่าชดเชยตามแนวแกนหรือด้านข้าง (โดยปกติแล้วจำนวนเงินชดเชยจะไม่เกิน 10% ของความยาวประสิทธิผลของเครื่องสูบลม) เพื่อหลีกเลี่ยงผลกระทบต่อซีลเนื่องจากการยืดหรือการบีบอัดมากเกินไป​
2. ข้อมูลจำเพาะการติดตั้ง
ข้อห้ามด้านอัคคีภัยและการทำความสะอาด: ก่อนติดตั้งระบบแก๊ส ตรวจสอบให้แน่ใจว่าไม่มีสิ่งเจือปนในท่อเพื่อหลีกเลี่ยงประกายไฟระหว่างการติดตั้ง ก่อนติดตั้งระบบแก๊สที่มีความบริสุทธิ์สูง ให้ทำความสะอาดผนังด้านในของเครื่องสูบลมด้วยเอทานอลสัมบูรณ์เพื่อขจัดคราบน้ำมันและอนุภาค​
การดัดและแก้ไข: ระหว่างการติดตั้ง รัศมีการดัดไม่ควรน้อยกว่าค่าที่ระบุโดยผลิตภัณฑ์ (ปกติคือ 5-8 เท่าของเส้นผ่านศูนย์กลางท่อ) และห้ามบิดแบบบังคับ ขายึดคงที่จะตั้งไว้ทุกๆ 1.5-2 เมตรในส่วนตรง และเพิ่มขายึดนำทางที่ปลายทั้งสองด้านของส่วนโค้งงอเพื่อป้องกันการเสียรูปที่เกิดจากน้ำหนักตัวเองของท่อ​
การป้องกันพื้นผิวการซีล: ก่อนการเชื่อมต่อ ให้ตรวจสอบความเรียบของหน้าแปลนและส่วนเชื่อมต่อแบบเกลียว และขจัดเสี้ยนและรอยขีดข่วน ใช้น้ำยาซีลเฉพาะแก๊สที่สอดคล้องกับแก๊สในระหว่างการต่อเกลียว (เช่น เทปปิดผนึก PTFE สำหรับแก๊ส) และเลือกปะเก็นที่เข้ากันได้กับแก๊สสำหรับการเชื่อมต่อหน้าแปลน (เช่น ปะเก็นยางทนน้ำมันสำหรับแก๊ส ปะเก็น PTFE สำหรับก๊าซที่มีฤทธิ์กัดกร่อน)​
การตรวจจับการรั่วไหล: หลังจากการติดตั้ง จะต้องดำเนินการทดสอบการรั่วไหล - ใช้น้ำสบู่กับอินเทอร์เฟซสำหรับการตรวจจับฟองอากาศในระบบแก๊ส สเปกโตรมิเตอร์มวลฮีเลียมใช้ในก๊าซอุตสาหกรรมและระบบก๊าซที่มีความบริสุทธิ์สูงเพื่อให้แน่ใจว่าอัตราการรั่วไหลเป็นไปตามความต้องการของระบบ (เช่น อัตราการรั่วไหลของระบบก๊าซที่มีความบริสุทธิ์สูง ≤1×10⁻¹¹ Pa·m³/s)​
ประโยชน์ของการสมัคร
ปรับปรุงความปลอดภัยของระบบ: เมื่อเปรียบเทียบกับท่อเหล็กชุบสังกะสีหรือท่อยางแบบดั้งเดิม ความเสี่ยงในการรั่วของที่สูบลมที่ทำจากสเตนเลสสตีลจะลดลงมากกว่า 95% โดยเฉพาะในระบบแก๊สที่มีก๊าซไวไฟและระเบิดได้ เช่น ก๊าซเชื้อเพลิงและไฮโดรเจน ซึ่งสามารถลดอุบัติเหตุด้านความปลอดภัยที่อาจเกิดขึ้นได้อย่างมาก​
อายุการใช้งานยาวนาน: วัสดุสแตนเลสต่อต้านริ้วรอยและทนต่อการกัดกร่อน โดยมีอายุการใช้งานมากกว่า 20 ปี ซึ่งมากกว่าท่อยาง (1-3 ปี) และท่อเหล็กธรรมดา (8-10 ปี) อย่างมาก ซึ่งช่วยลดความถี่ในการเปลี่ยนและค่าบำรุงรักษา
รับประกันความบริสุทธิ์และคุณภาพของก๊าซ: ในระบบก๊าซที่มีความบริสุทธิ์สูง สามารถหลีกเลี่ยงการทิ้งผลิตภัณฑ์ที่เกิดจากมลพิษในท่อ (เช่น ข้อบกพร่องในชิปเซมิคอนดักเตอร์ที่เกิดจากก๊าซไม่บริสุทธิ์) และลดการสูญเสียการผลิต​
ปรับให้เข้ากับสภาพการทำงานที่ซับซ้อน: ความสามารถในการชดเชยที่ยืดหยุ่นช่วยแก้ไขผลกระทบของการตั้งถิ่นฐานของอาคาร การสั่นสะเทือนของอุปกรณ์ และการเปลี่ยนแปลงอุณหภูมิบนท่อ ลดการบำรุงรักษาการปิดระบบที่เกิดจากความเสียหายของท่อ และปรับปรุงเสถียรภาพของการทำงานของระบบ​
สรุป
ด้วยการปรับวัสดุ การปรับโครงสร้างให้เหมาะสม และการตัดเฉือนที่แม่นยำ เครื่องสูบลมสแตนเลสให้ประสิทธิภาพที่ครอบคลุมของ "การปิดผนึกที่ปลอดภัย ความต้านทานการกัดกร่อนและความทนทาน และการส่งผ่านที่สะอาด" ในระบบแก๊ส ไม่ว่าจะเป็นก๊าซอุตสาหกรรมทั่วไป ก๊าซเชื้อเพลิงพลเรือน หรือระบบก๊าซพิเศษที่มีความต้องการสูง ก๊าซเหล่านี้สามารถมอบโซลูชันการส่งผ่านที่เชื่อถือได้ โดยให้การรับประกันที่มั่นคงสำหรับการทำงานของระบบก๊าซที่ปลอดภัยและมั่นคง
