ขั้วต่อแก๊สยืดหยุ่นสแตนเลสคืออะไร?

อะไรนะ ขั้วต่อแก๊สแบบยืดหยุ่นสแตนเลส จริงๆแล้วคือ

A ขั้วต่อแก๊สแบบยืดหยุ่นสแตนเลส เป็นเส้นสั้นและยืดหยุ่นที่สร้างขึ้นรอบๆ ท่อสแตนเลสลูกฟูก ใช้สำหรับเชื่อมต่ออุปกรณ์แก๊สเข้ากับช่องจ่ายก๊าซแบบคงที่ ผนังลูกฟูกช่วยให้ตัวเชื่อมต่องอและดูดซับการเคลื่อนไหวเพียงเล็กน้อย ซึ่งทำให้การติดตั้งง่ายกว่าการเดินท่อแบบแข็งไปยังอุปกรณ์โดยตรง เช่น เครื่องทำความร้อน เครื่องทำน้ำอุ่น เตาเผา หรือเครื่องอบผ้า

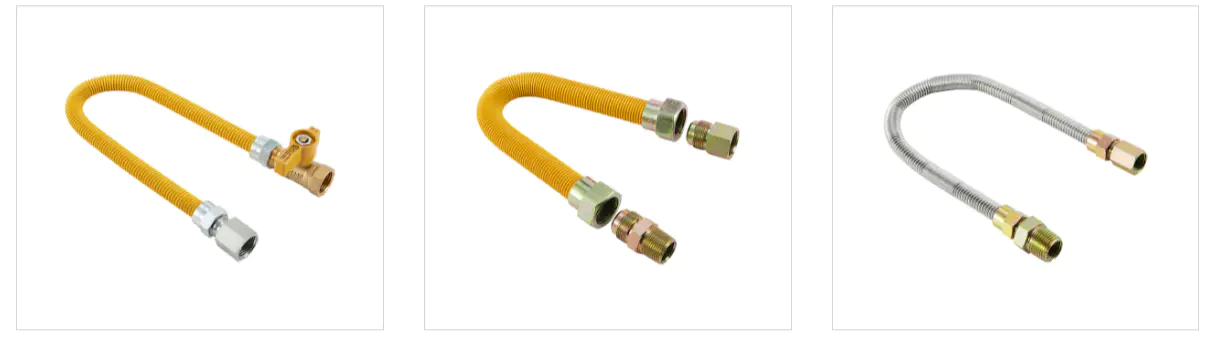

ตัวเชื่อมต่อส่วนใหญ่ที่จำหน่ายสำหรับใช้ในครัวเรือนและในเชิงพาณิชย์ขนาดเล็กมีหลายประเภททั่วไป เปลือย ท่อแก๊สสแตนเลสแบบยืดหยุ่น แสดงพื้นผิวโลหะลูกฟูกโดยตรงในขณะที่ก ข้อต่อแก๊สเคลือบพีวีซี เพิ่มปลอกพลาสติกป้องกันเหนือท่อลูกฟูก ก สายแก๊สสแตนเลสเคลือบเหลือง ใช้โครงสร้างเคลือบแบบเดียวกันแต่มีสีเหลือง ซึ่งโดยทั่วไปจะใช้เพื่อระบุด้วยสายตาว่าเป็นท่อเชื่อมต่อแก๊ส แทนที่จะเป็นท่อน้ำหรือท่อทำความร้อน

ขั้วต่อเครื่องใช้ไฟฟ้าแบบสั้นเหล่านี้เป็นผลิตภัณฑ์ที่แตกต่างจาก ขั้วต่อแก๊ส csst run ซึ่งหมายถึงท่อสแตนเลสลูกฟูกที่ใช้สำหรับการกระจายก๊าซที่ยาวนานขึ้นภายในผนังและพื้น ทั้งสองใช้หลักการเหล็กสเตนเลสลูกฟูกแบบเดียวกัน แต่ทำหน้าที่ต่างกันในระบบท่อแก๊ส

วิธีการผลิตตัวเชื่อมต่อแก๊สแบบยืดหยุ่นชนิดสเตนเลสสตีล

การผลิต ขั้วต่อแก๊สแบบยืดหยุ่นสแตนเลส เริ่มต้นด้วยท่อสแตนเลสแบบตรงแล้วขึ้นรูปเป็นผนังลูกฟูกทำให้ท่ออ่อนสำเร็จรูปมีความยืดหยุ่น

1. เลือกความยาวท่อสแตนเลสแบบตรงตามเส้นผ่านศูนย์กลางที่จำเป็นสำหรับคอนเนคเตอร์ที่เสร็จแล้ว
2. ท่อถูกส่งผ่านกระบวนการลอนซึ่งก่อให้เกิดแนวสันตามแนวผนัง ซึ่งทำให้ท่ออ่อนที่เสร็จแล้วสามารถโค้งงอและงอได้
3. สำหรับผลิตภัณฑ์เคลือบ จะมีการติดชั้น PVC หรือเสื้อป้องกันสีเหลืองบนท่อลูกฟูกเพื่อเพิ่มความทนทานต่อการเสียดสี และในกรณีของการเคลือบสีเหลือง จะต้องระบุด้วยภาพ
4. อุปกรณ์ปลายท่อและน็อตจะติดอยู่ที่ปลายแต่ละด้านของท่อลูกฟูก ซึ่งมีขนาดให้ตรงกับอุปกรณ์มาตรฐานและจุดต่อท่อจ่ายก๊าซ
5. ขั้วต่อที่เสร็จแล้วได้รับการทดสอบแรงดันเพื่อยืนยันรอยต่อระหว่างท่อและข้อต่อปลายยึดภายใต้สภาวะการทำงานปกติ
6. ท่อที่เสร็จสมบูรณ์จะได้รับการตรวจสอบ ขด และบรรจุเพื่อจัดส่ง

ขั้นตอนการลอนคือสิ่งที่แยกตัวเชื่อมต่อแบบยืดหยุ่นออกจากท่อแบบแข็งตรง หากไม่มีผนังที่เป็นสัน ท่อก็จะมีลักษณะเหมือนท่อตัน และไม่สามารถดูดซับการเคลื่อนไหวเพียงเล็กน้อยที่จำเป็นในการเชื่อมต่อเครื่องใช้ไฟฟ้าได้

โครงสร้างชั้นของตัวเชื่อมต่อก๊าซแบบยืดหยุ่นเคลือบ

เคลือบ ท่อแก๊สสแตนเลสแบบยืดหยุ่น ถูกสร้างขึ้นจากชั้นการทำงานจำนวนเล็กน้อย ภาพประกอบด้านล่างสรุปว่าท่อลูกฟูก การเคลือบป้องกัน และข้อต่อปลายเกี่ยวข้องกันอย่างไร

ตัวอย่างโครงสร้างตัวเชื่อมต่อแก๊สแบบยืดหยุ่นที่ทำจากสเตนเลสสตีลเคลือบ

เหตุใดจึงใช้สแตนเลสสำหรับขั้วต่อแก๊สแบบยืดหยุ่น

สแตนเลสยังคงเป็นวัสดุมาตรฐานสำหรับขั้วต่อแก๊สแบบยืดหยุ่นด้วยเหตุผลด้านโครงสร้างและการใช้งานจริงผสมผสานกัน

ประโยชน์ด้านวัสดุ

• สแตนเลสทนทานต่อการกัดกร่อนได้ดีกว่าเหล็กกล้าคาร์บอนธรรมดา ซึ่งมีความสำคัญสำหรับส่วนประกอบที่อาจอยู่ในห้องครัว ห้องอเนกประสงค์ หรือตู้กลางแจ้ง
• ผนังลูกฟูกช่วยให้ท่อมีความยืดหยุ่น ในขณะที่โลหะฐานยังคงให้ความแข็งแรงที่จำเป็นสำหรับสายส่งก๊าซ
• สแตนเลสทนต่อช่วงอุณหภูมิที่กว้างซึ่งเหมาะกับเครื่องใช้ไฟฟ้าที่สร้างความร้อนใกล้กับจุดเชื่อมต่อ

ประโยชน์การติดตั้ง

• ความยืดหยุ่นช่วยให้ตัวเชื่อมต่อสามารถเดินรอบๆ สิ่งกีดขวางเล็กๆ ได้โดยไม่ต้องใช้อุปกรณ์ที่แข็งแรงหลายชิ้น
• การเชื่อมต่อที่ยืดหยุ่นทำให้ง่ายต่อการเคลื่อนย้ายเครื่องเล็กน้อยเพื่อทำความสะอาดหรือซ่อมบำรุงโดยไม่รบกวนท่อแก๊ส
• รุ่นเคลือบได้แก่ ข้อต่อแก๊สเคลือบพีวีซี และ สายแก๊สสแตนเลสเคลือบเหลือง ตัวเลือกเพิ่มชั้นการป้องกันการเสียดสีระหว่างการกำหนดเส้นทางและการจัดการ

ขั้วต่อแก๊สยืดหยุ่นสแตนเลสเทียบกับท่อแก๊ส CSST

ช่วยให้เห็นว่าตัวเชื่อมต่ออุปกรณ์แบบสั้นเปรียบเทียบกับตัวเชื่อมต่อที่ยาวกว่าอย่างไร ขั้วต่อแก๊ส csst งานเดินท่อ เนื่องจากทั้งสองผลิตภัณฑ์เป็นผลิตภัณฑ์เหล็กสเตนเลสลูกฟูก แต่ให้บริการในส่วนต่างๆ ของระบบแก๊ส

ในการติดตั้งจำนวนมาก ท่อ CSST จะลำเลียงก๊าซจากมิเตอร์หรือสายหลักไปยังพื้นที่ทั่วไป ในขณะที่ขั้วต่อแบบยืดหยุ่นแบบสั้นจะช่วยเชื่อมต่อขั้นสุดท้ายไปยังอุปกรณ์เฉพาะ

การเปรียบเทียบเหล็กกล้าไร้สนิมแบบเคลือบกับเปลือย

ผลิตภัณฑ์เคลือบ เช่น ก ข้อต่อแก๊สเคลือบพีวีซี เพิ่มชั้นเหนือท่อลูกฟูกเปลือย แผนภูมิด้านล่างเปรียบเทียบขั้วต่อสเตนเลสสตีลแบบเคลือบและเปลือยกับปัจจัยเชิงปฏิบัติสี่ประการ ซึ่งจัดอันดับตามระดับสิบจุดธรรมดา

แผนภูมิเปรียบเทียบคุณสมบัติ

การเปรียบเทียบเชิงเปรียบเทียบตามคุณลักษณะทั่วไปของผลิตภัณฑ์ ไม่ใช่รายงานผลการทดสอบเฉพาะ

ในกรณีที่มีการใช้ขั้วต่อแก๊สแบบยืดหยุ่น

A ท่อแก๊สสแตนเลสแบบยืดหยุ่น จัดแสดงเครื่องใช้ไฟฟ้าในครัวเรือนและเชิงพาณิชย์เบาหลายประเภท ตารางด้านล่างแสดงรายการจุดเชื่อมต่อที่พบบ่อยที่สุด

การใช้งานเชิงสัมพันธ์ตามประเภทอุปกรณ์

ขนาดการใช้งานเชิงเปรียบเทียบ (1 ถึง 10) ในประเภทการเชื่อมต่ออุปกรณ์ทั่วไป

การเลือกขนาดและความยาว

การเลือกสิ่งที่ถูกต้อง ขั้วต่อแก๊สแบบยืดหยุ่นสแตนเลส โดยทั่วไปจะมีสองมิติ คือ เส้นผ่านศูนย์กลางและความยาวโดยรวม

การพิจารณาเส้นผ่านศูนย์กลาง

• เส้นผ่านศูนย์กลางควรตรงกับข้อต่อทางเข้าก๊าซของเครื่องและอัตราการไหลของเครื่องที่ต้องการ
• การตรวจสอบแผ่นข้อมูลเครื่องหรือข้อกำหนดเฉพาะในการติดตั้งเป็นวิธีที่ตรงที่สุดในการยืนยันเส้นผ่านศูนย์กลางที่ต้องการ

การพิจารณาความยาว

• ความยาวควรเข้าถึงได้สบายๆ จากช่องจ่ายแก๊สไปยังจุดเชื่อมต่อเครื่อง โดยไม่มีการหย่อนหรือตึงเกินไป
• ความยาวที่เพิ่มขึ้นทำให้สามารถดึงเครื่องออกมาได้เล็กน้อยเพื่อทำความสะอาดหรือซ่อมบำรุง ในขณะที่โดยทั่วไปจะหลีกเลี่ยงท่อที่ขดมากเกินไป

การเปรียบเทียบเรดาร์: ตัวเชื่อมต่อแบบยืดหยุ่นกับการเชื่อมต่อท่อแบบแข็ง

แผนภูมิเรดาร์ด้านล่างจะระบุตำแหน่ง a ท่อแก๊สสแตนเลสแบบยืดหยุ่น เทียบกับการเชื่อมต่อท่อแบบแข็งในห้ามิติการใช้งานจริง จัดอันดับตามมาตราส่วนสิบจุดอย่างง่าย

การเปรียบเทียบเชิงเปรียบเทียบระหว่างปัจจัยทั่วไป 5 ประการ เพื่อการอ้างอิงเท่านั้น

แนวโน้มอุตสาหกรรมต่อตัวเชื่อมต่อแบบยืดหยุ่นแบบเคลือบ

โดยทั่วไปผู้ติดตั้งอุปกรณ์มักนิยมตัวเชื่อมต่อแบบเคลือบซึ่งรวมถึง สายแก๊สสแตนเลสเคลือบเหลือง เหนือท่อลูกฟูกเปลือยเพื่อการติดตั้งที่มองเห็นได้ แผนภูมิเส้นด้านล่างจะร่างทิศทางทั่วไปนั้นโดยใช้ดัชนีสัมพันธ์แทนที่จะเป็นตัวเลขที่แน่นอน

ดัชนีสัมพัทธ์ที่แสดงให้เห็นความสนใจของข้อกำหนดตัวเชื่อมต่อแบบเคลือบในช่วงโครงการล่าสุด

การตรวจสอบและการดูแลทุกวัน

A ขั้วต่อแก๊สแบบยืดหยุ่นสแตนเลส โดยทั่วไปต้องการการดูแลเอาใจใส่เป็นประจำเพียงเล็กน้อย นอกเหนือจากการตรวจสอบด้วยสายตาเป็นระยะๆ การตรวจสอบท่อเพื่อหาการหักงอ รอยแตกร้าวในสารเคลือบ หรือสัญญาณของความเสียหายทางกายภาพ จะช่วยดักการสึกหรอก่อนที่จะกลายเป็นปัญหาใหญ่ ควรจัดเส้นทางตัวเชื่อมต่อเพื่อไม่ให้โค้งงออย่างรุนแรงซ้ำๆ ในจุดเดิม เนื่องจากการงอซ้ำๆ ที่จุดหนึ่งอาจทำให้ผนังลูกฟูกอ่อนลงเมื่อเวลาผ่านไป

การเคลื่อนย้ายอุปกรณ์เพื่อทำความสะอาดควรทำด้วยความระมัดระวัง เพื่อไม่ให้ขั้วต่อยืด บิด หรือหนีบกับผนังหรือขอบตู้ การติดตั้ง การเปลี่ยน หรือการซ่อมแซมใดๆ ที่เกี่ยวข้องกับการเชื่อมต่อแก๊สควรได้รับการจัดการโดยผู้เชี่ยวชาญที่ผ่านการรับรองซึ่งคุ้นเคยกับแนวทางปฏิบัติในการติดตั้งแก๊สในท้องถิ่น

วิธีเลือกตัวเชื่อมต่อแก๊สแบบยืดหยุ่นที่เหมาะสม

ทำงานกับก ผู้ผลิตขั้วต่อแก๊สแบบยืดหยุ่น หรือซัพพลายเออร์มักจะเริ่มต้นด้วยรายการตรวจสอบสั้นๆ เกี่ยวกับปัจจัยเชิงปฏิบัติ

ปัจจัยทางเทคนิค

• เส้นผ่านศูนย์กลางที่ตรงกับทางเข้าของเครื่องและการไหลของก๊าซที่ต้องการ
• ความยาวที่เหมาะสมกับระยะห่างระหว่างช่องจ่ายแก๊สและจุดเชื่อมต่อเครื่อง
• ประเภทข้อต่อฟิตติ้งที่เข้าคู่กับช่องจ่ายแก๊สที่มีอยู่ เนื่องจากเกลียวและรูปแบบการเชื่อมต่ออาจแตกต่างกันไป

ปัจจัยเชิงปฏิบัติ

• ประเภทการเคลือบ สามารถเลือกได้ระหว่างสเตนเลสเปลือย เคลือบพีวีซี หรือเคลือบสีเหลือง ขึ้นอยู่กับสภาพแวดล้อมการติดตั้งที่มองเห็นได้
• เส้นทางการเดินสาย การตรวจสอบส่วนโค้งแหลมคม แหล่งความร้อน หรือขอบแหลมคมที่ขั้วต่ออาจสัมผัสกัน
• การยืนยันการติดตั้งโดยผู้เชี่ยวชาญที่มีคุณสมบัติตามที่กำหนดโดยหลักปฏิบัติในท้องถิ่น

ความเป็นมาเบื้องหลังการผลิตตัวเชื่อมต่อก๊าซยืดหยุ่นแบบสเตนเลสสตีล

Haoyin (Ningbo) Bellows Technology Co., Ltd. เป็นองค์กรมืออาชีพที่มุ่งเน้นการวิจัย การออกแบบ การผลิต และการขายเครื่องสูบลมสแตนเลส โดยทำงานเพื่อโซลูชันการเชื่อมต่อที่ยืดหยุ่นสำหรับแก๊ส ประปา เครื่องทำความร้อน และสาขาที่เกี่ยวข้อง บริษัทดำเนินงานจากโรงงานที่ครอบคลุมพื้นที่ประมาณ 35 หมู่ โดยมีพื้นที่เวิร์คช็อปที่ได้มาตรฐานประมาณ 18,000 ตารางเมตร ซึ่งรองรับสายการผลิตของบริษัท

ด้วยการทำงานทั้งในด้านการออกแบบแม่พิมพ์และโครงสร้าง การคัดกรองวัตถุดิบ การผลิต และการทดสอบประสิทธิภาพ บริษัทจึงจัดหาผลิตภัณฑ์ตัวเชื่อมต่อแบบยืดหยุ่นที่ทำจากสเตนเลสสตีลหลายประเภท รวมถึงแบบเคลือบและแบบเปลือย สำหรับการใช้งานกับอุปกรณ์และข้อต่อแก๊ส แนวทางกระบวนการเต็มรูปแบบนี้ ตั้งแต่การออกแบบจนถึงการทดสอบ สนับสนุนผลลัพธ์ที่สม่ำเสมอตลอดช่วงของ ขั้วต่อแก๊สแบบยืดหยุ่นสแตนเลส สินค้าที่บริษัทผลิต
