เมื่อวิศวกรวางท่อถามเกี่ยวกับ “ประเภทของเครื่องเป่าลมขยาย” คำถามที่แท้จริงมักจะเกี่ยวกับการเคลื่อนที่และพุก เครื่องสูบลมเดี่ยวดูดซับการเคลื่อนที่ในแนวแกน เครื่องสูบลมอเนกประสงค์จะควบคุมการหมุนของตัวสูบลมแบบออฟเซ็ตด้านข้าง แบบบานพับและกิมบอล และเครื่องสูบลมที่สมดุลแรงดันจะยกเลิกแรงกด เลือกการกำหนดค่าที่ตรงกับการกระจัดที่โดดเด่น และส่วนที่เหลือของการออกแบบ—จำนวนการบิด เกรดวัสดุ ข้อต่อปลาย—จะเข้าที่

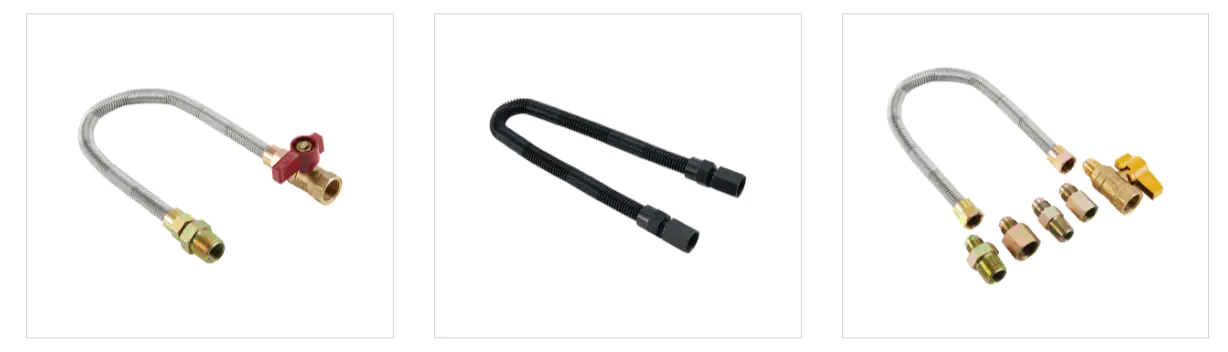

เป็นเวลากว่ายี่สิบปีแล้วที่ เทคโนโลยีเครื่องสูบลม Haoyin (Ningbo) ได้ผลิตแล้ว สูบลมสแตนเลส สำหรับระบบแก๊ส น้ำ และระบบทำความร้อน จากประสบการณ์ดังกล่าว เครื่องสูบลมโลหะห้าประเภทครอบคลุมเกือบทุกสถานการณ์การวางท่อทั่วไป: แบบเดี่ยว แบบสากล แบบบานพับ แบบกิมบอล และแบบปรับสมดุลแรงดัน มีทั้งรุ่นยางและผ้า แต่ประเภทโลหะมีอิทธิพลเหนืองานข้อกำหนดเฉพาะทางอุตสาหกรรมและเชิงพาณิชย์
เครื่องเป่าลมขยายประเภทหลักคืออะไร?
เครื่องเป่าลมขยายเดี่ยว
เครื่องเป่าลมแบบขยายเดี่ยวคือชุดหมุนวนหนึ่งชุดที่เชื่อมระหว่างอุปกรณ์ปลายทั้งสอง เป็นประเภทที่มีประสิทธิภาพสูงสุดสำหรับการนำขึ้นตามแนวแกน: เมื่อท่อร้อนขึ้นและขยายตัว เครื่องสูบลมจะบีบอัด เมื่อระบบเย็นลง ระบบจะฟื้นตัว เนื่องจากแรงกดจะกระทำต่อพื้นที่ส่วนปลาย พุกท่อจึงต้องต้านทานแรงนั้น ในการใช้งานระยะสั้น การเชื่อมต่อปั๊ม และท่อ เครื่องสูบลมแบบเดี่ยวมีขนาดกะทัดรัดและคุ้มค่า
เครื่องเป่าลมขยายสากล
เครื่องเป่าลมแบบสากลมีองค์ประกอบเครื่องเป่าลมสองตัวคั่นด้วยท่อกลาง องค์ประกอบทั้งสองจะแบ่งการกระจัดตามแนวแกนทั้งหมดและเปลี่ยนส่วนหนึ่งของการกระจัดตามแนวแกนให้เป็นการโก่งตัวด้านข้าง นั่นทำให้เครื่องสูบลมแบบสากลเป็นประเภทที่ต้องการสำหรับท่อขนาดยาว โดยที่ท่อจะต้องดูดซับการเจริญเติบโตทางความร้อนตลอดสองแกน ยูนิตอเนกประสงค์หลายยูนิตมีราวยึดเพื่อควบคุมแรงกดตามแนวแกน ดังนั้นพุกภายนอกจึงมองเห็นภาระน้อยกว่าการใช้เครื่องสูบลมเดี่ยว
เครื่องเป่าลมแบบขยายแบบบานพับและแบบกิมบอล
เครื่องเป่าลมแบบบานพับจะติดตั้งหมุดบานพับผ่านฮาร์ดแวร์ส่วนปลาย บานพับช่วยให้สามารถหมุนเชิงมุมได้ในระนาบเดียว และช่วยให้ท่อเปลี่ยนทิศทางโดยไม่ต้องงอหน้าแปลน เครื่องเป่าลมแบบกิมบอลใช้ชุดบานพับตั้งฉากสองชุด ดังนั้นชุดประกอบจึงหมุนได้ในระนาบใดๆ ในขณะที่การเคลื่อนที่ตามแนวแกนถูกล็อคไว้ ประเภทเหล่านี้จะปรากฏในห้องที่มีพื้นที่จำกัด ท่อบนชั้นดาดฟ้า และสายการผลิตที่มีจุดยึดมีน้ำหนักเบา
ประเภทยางและผ้าที่ปรับสมดุลแรงกด
เครื่องสูบลมที่ปรับสมดุลด้วยแรงดันประกอบด้วยองค์ประกอบเครื่องสูบลมชิ้นที่สองที่เล็กกว่าซึ่งสร้างแรงที่ตรงกันข้าม สิ่งนี้จะยกเลิกแรงกด ดังนั้นโครงสร้างภายนอกจึงไม่จำเป็นต้องมีพุกหลักที่หนัก ใช้ในระบบไอน้ำ คอนเดนเสท และระบบเคมี เครื่องสูบลมแบบ Toroidal ข้อต่อยาง และข้อต่อผ้า มีลักษณะโค้งมนในตระกูล: ชุด Toroidal เหมาะกับการใช้งานในแนวแกนที่มีแรงดันสูงมาก ในขณะที่ชุดยางและผ้าจะแยกการสั่นสะเทือนในท่อและปั๊มแรงดันต่ำ
การเปรียบเทียบเครื่องสูบลมขยายตัวตามการเคลื่อนที่และแรงขับ
ตารางด้านล่างเปรียบเทียบความสามารถปกติของเบลโลว์โลหะแต่ละประเภท “ยอดเยี่ยม” หมายความว่าโครงร่างเป็นตัวเลือกทั่วไปสำหรับการเคลื่อนไหวนั้น “จำกัด” หมายความว่า สามารถรองรับการเคลื่อนไหวได้ในปริมาณเล็กน้อยเท่านั้น “ไม่มี” หมายความว่าไม่มีจุดประสงค์เชิงโครงสร้างสำหรับการเคลื่อนไหวนั้น
| ประเภท | ตามแนวแกน | ด้านข้าง | เชิงมุม | การควบคุมแรงผลักดัน |
|---|---|---|---|---|
| โสด | ยอดเยี่ยม | จำกัด | จำกัด | ไม่มี (ต้องมีจุดยึด) |
| สากล | จำกัด | ยอดเยี่ยม | ดี | ไม่มี (ต้องมีจุดยึด) |
| บานพับ | ไม่มี | จำกัด | ดี (one plane) | ทำปฏิกิริยาผ่านบานพับ |
| กิมบอล | ไม่มี | ดี | ดี (multi-plane) | ตอบสนองผ่านกิมบอล |
| สมดุลแรงดัน | ดี | จำกัด | จำกัด | มีความสมดุลในตนเอง |
แผนภูมิแท่งแสดงให้เห็นว่าเหตุใดจึงใช้ประเภทสากลและ gimbal เมื่อท่อต้องเคลื่อนไปด้านข้าง แผนภูมิเรดาร์เพิ่มมิติแรงกดและความง่ายในการติดตั้ง: เครื่องสูบลมแบบเดี่ยวติดตั้งง่ายแต่ต้องใช้พุกที่หนัก ในขณะที่เครื่องสูบลมที่มีความสมดุลของแรงดันจะช่วยแก้ปัญหาจุดยึดโดยมีค่าใช้จ่ายในการประกอบที่ยาวขึ้น
วิธีการเลือกเครื่องเป่าลมขยายที่เหมาะสม
ใช้ลำดับนี้เมื่อระบุเบลโลว์สำหรับบรรทัดใหม่:
- กำหนดการเคลื่อนไหว: ตามแนวแกน ด้านข้าง เชิงมุม และรวมกัน รวมถึงการเติบโตทางความร้อนและการเคลื่อนที่ของแผ่นดินไหว
- คำนวณแรงผลักดัน: แรงผลักดันเท่ากับแรงดันคูณพื้นที่เครื่องสูบลมที่มีประสิทธิภาพ หากไม่มีพุก ให้เลือกแบบสมดุลแรงดันหรือเหล็กยึดแบบสากล
- ตรวจสอบความยาวที่ติดตั้ง: ประเภทสากลและประเภทสมดุลแรงดันต้องการพื้นที่เพิ่มเติม ประเภท gimbal สามารถใส่ลงในแกนม้วนที่สั้นกว่าได้
- ยืนยันตัวกลางและอุณหภูมิ: เกรดวัสดุและจำนวนชั้นต้องตรงกับของเหลวและอุณหภูมิในการทำงาน
- ตรวจสอบความล้า: ประมาณจำนวนรอบความร้อนและเปรียบเทียบอายุการใช้งานที่ต้องการกับรูปทรงการบิดงอของเครื่องเป่าลม
ข้อผิดพลาดทั่วไปคือการเลือกเครื่องสูบลมเพียงตัวเดียว จากนั้นจึงเพิ่มตัวกั้นภายนอกเพื่อดูดซับการเคลื่อนไหวด้านข้าง สิ่งนี้จะเพิ่มความเครียดจากการโค้งงอที่ขอบของการบิดงอและทำให้อายุความเหนื่อยล้าสั้นลง การตอบสนองที่ถูกต้องคือเปลี่ยนเป็นประเภทสากลหรือออกแบบเค้าโครงจุดยึดใหม่
สำหรับน้ำสะอาด เครื่องทำความร้อน และบริการทางอุตสาหกรรมทั่วไป ข้อต่อขยายลูกฟูกแบบชดเชยโลหะที่มีความยืดหยุ่น จากผู้ผลิตเครื่องสูบลมที่ทำจากสเตนเลสสตีลให้ความต้านทานการกัดกร่อน ระดับแรงดัน และประสิทธิภาพความล้าที่จำเป็นสำหรับระบบการขยายตัวทางความร้อนส่วนใหญ่
ผู้ผลิตข้อต่อขยายลูกฟูกชดเชยโลหะแบบยืดหยุ่น, โรงงาน - H Haoyin Bellows Technology Co., Ltd เป็นผู้ผลิตข้อต่อการขยายตัวลูกฟูก OEM / ODM ของจีนชั้นนำของจีนและโรงงานที่กำหนดเอง ดูผลิตภัณฑ์ → คำถามที่พบบ่อยเกี่ยวกับเครื่องเป่าลมขยาย
ไตรมาสที่ 1 เครื่องเป่าลมขยายมีไว้เพื่ออะไร?
A1. ดูดซับการขยายตัวทางความร้อน การสั่นสะเทือน และการวางแนวท่อที่ไม่ตรงในระบบท่อก๊าซ ไอน้ำ น้ำ น้ำมัน หรือสารเคมี
ไตรมาสที่ 2 อะไรคือความแตกต่างระหว่างที่สูบลมและข้อต่อขยาย?
A2. เครื่องเป่าลมเป็นองค์ประกอบการจับจีบที่ยืดหยุ่น ข้อต่อขยายคือชุดประกอบที่สมบูรณ์ที่มีส่วนต่อปลาย ไลเนอร์ ราวผูก หรือบานพับ
ไตรมาสที่ 3 ที่สูบลมสแตนเลสมีอายุการใช้งานนานแค่ไหน?
A3. อายุการใช้งานขึ้นอยู่กับรอบการทำงาน ความดัน อุณหภูมิ และตัวกลาง ด้วยการหมุนเวียนของความร้อนในระดับปานกลาง เครื่องเป่าลมสแตนเลสคุณภาพมักจะมีอายุการใช้งานเกิน 20 ปี
ไตรมาสที่ 4 เครื่องเป่าลมที่เป็นโลหะสามารถรองรับอุณหภูมิสูงได้หรือไม่?
A4. ใช่ ขึ้นอยู่กับวัสดุ เกรดสเตนเลสสตีล เช่น 321 และ 316L ทนทานต่ออุณหภูมิที่สูงขึ้น แต่พิกัดของเบลโลว์และขีดจำกัดสต็อปต้องตรงกับสภาพการทำงาน
คำถามที่ 5 ฉันจะเลือกระหว่างเครื่องเป่าลมแบบขยายเดี่ยวและแบบสากลได้อย่างไร
A5. ใช้เดี่ยวสำหรับการเคลื่อนที่ตามแนวแกนด้วยพุกที่แข็งแรง ใช้อเนกประสงค์สำหรับออฟเซ็ตด้านข้าง การวางแนวไม่ตรงขนาน หรือเมื่อท่อขยายในสองทิศทาง
คำถามที่ 6 อะไรทำให้เครื่องเป่าลมโลหะล้มเหลว?
A6. สาเหตุที่พบบ่อยที่สุดคือการเคลื่อนที่ด้านข้างโดยไม่ได้วางแผนไว้ ท่อนำหายไป ค้อนน้ำ การสั่นสะเทือน การกัดกร่อน และพุกเสียหาย
